复合机利用规划

复合机利用规划

一、利用概况

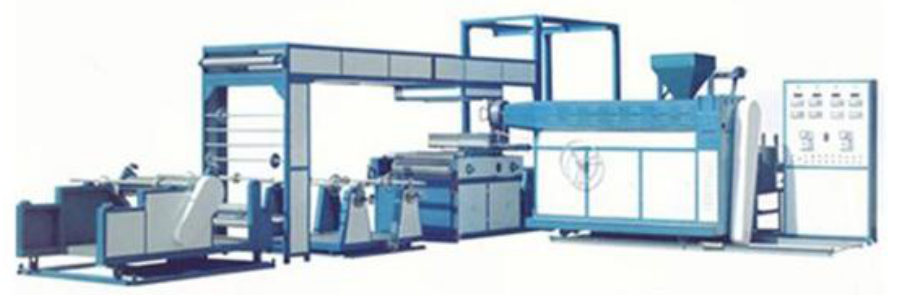

复合机是包装印刷行业中重要设备，所谓复合是指通过某种工艺步骤，将两种或两种以上的资料层合在一路，形成新的一体资料，经过复合后的资料一方面维持原有资料的利益，另一方面还能添补彼此的弊端。

通常复合机放卷部门选取磁粉离合器加张力节造器做张力节造。磁粉离合器是靠磁粒子的结合力和磁粒子与工作面间的摩擦力来传递转矩的，在高速运行时，磁粉高速摩擦，产生高温，造成磁粉离合器发热进而缩短其寿命。同时，磁粉作为一种磨料，产生渺小粉末通过转子密封处泄露到轴承或其他间隙部位，对工艺过程产生传染。随着电子技术的发展，变频器的节造精度越来越高，变频器在好多场所已经能够代替磁粉离合器，实现张力的精确节造。

二、利用需要

以汉中一家机械造作商为例，设备放卷资料是厚度为 0.08mm ，宽度为 900 ～ 1200mm 的薄纸，对放卷有如下要求：

放卷速度不变

放卷速度为 20～200m/min ，可安稳启动终场。

张力平衡并可调

依照设定的张力，维持最幼的颠簸领域，保障纸张放卷的松紧度。同时，凭据资料的宽幅和最大卷径分歧，可方便调节设定张力。

放卷辊力矩方向能切换

纸张上胶水面分歧时，必要翻转，力矩方向就必须扭转。

三、LETOU乐投电气行业解决规划

1、MV600T变频器概述

MV600T是LETOU乐投电气开发的张力节造专用变频器，可能自动节造输出转矩或自动调节被控牵引机的速度，从而使带（线）材上的张力维持恒定,合用于造纸、纸加工、印染、包装、电线电缆、胶粘带、纺织、皮革、金属箔加工、纤维、橡胶等行业。对于收、放卷的节造，变频器内部自带卷径推算？，可能自动推算卷筒直径的变动，使得张力节造越发精确。使用MV600T变频器能够齐全代替力矩电机、直流电机、张力节造器等而独立地组成张力节造系统，相对于传统的张力节造器加变频器节造规划，使用本变频器能够使系统更简洁、降低成本、易于守护并且获得更为不变的节造成效。

2、系统规划

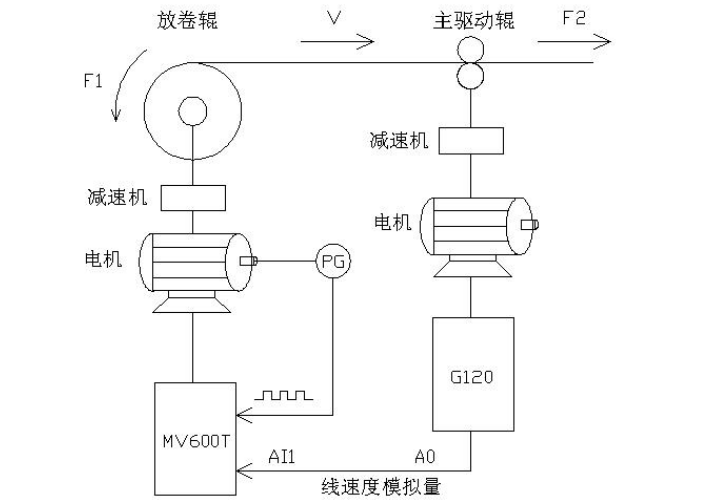

放卷变频器用LETOU乐投电气MV600T张力专用型，功率为 11kw。选取开环张力转矩节造模式，被动放卷，并加编码器，做关环矢量节造，保障转矩的不变性。出产速杜咨原系统主驱动变频器西门子 G120 给定。下图为系统配置的道理图。

3、刷新成效

LETOU乐投电气MV600T是张力型专用变频器，对张力有很好的节造精度，在该客户复合机出产线200m/min的线速度下张力节造成效优良，代替了客户原来选取的三菱磁粉离合器加三菱张力节造器的规划，为客户节约了成本并解决了线速度高时磁粉离合器发热严重等问题。
