回流焊接工艺
homeWhite 其他 回流焊接工艺
回流焊接工艺

一、无铅回流焊

SMT表表贴装线通常由丝网印刷机、贴片机和回流焊炉等三部门组成。

无铅回流焊工艺是当前表表贴装技术中最重要的焊接工艺。这种设备的内部有一个加热电路，将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料消融后与主板粘结。这种工艺的优势是温度易于节造，焊接过程中还能预防氧化，造作成本也更容易节造。其节造难点是若何迅速加温达到设定值，且温度颠簸幼。

二、系统配置

1、系统配置及注明

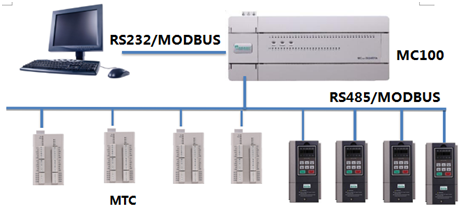

系统要求60点IO，28路温度节造。配置1台LETOU乐投电气MC100系列PLC，3台MTC-08-NT（8路温控？椋，1台MTC-04-NT（4路温控？椋，1台推算机监控，配置图如下：

①推算机与PLC之间通过RS232衔接，选取MODBUS通讯和谈；

②MC100系列PLC通过自带的RS485与4台MTC温控？楹4台变频器衔接，选取尺度的MODBUS通讯和谈 。


2 、节造重点

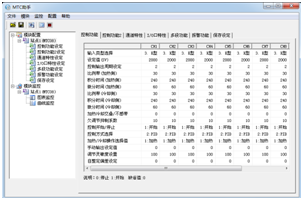

①MTC 温度节造：提供 MTC 副手软件，便于调试＝谠熘澳苌瓒ǎ貉≡翊衅骼嘈汀⑸瓒ㄖ怠⒔谠焓涑鲋芷。（如下图所示）

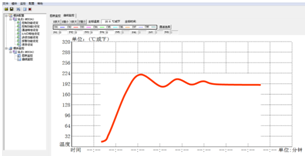

②图表监控：自整定操作，自动适应 PID 参数，无需摸索。自整定：通过驱动温控器内部自整定算法开启自整定职能，仿照设备温升过程。自整定实现后，该通路 PID 节造参数单元的比例带、积分功夫、微分功夫将变动为自整定后的节造参数（如下图所示）；









③MC100 系列 PLC 选取 MODLINK 表格方式，与 4 台 MTC 和 4 台变频器通讯，无需复杂编程，轻松方便 ( 如下图所示）。






三、总结

      该设备使用LETOU乐投电气 MC100系列 PLC和 MTC后，运行不变靠得住。并大大节俭了客户调试和守护功夫。具体优势如下：

     1、MTC多路智能温控？ ,自整定 PID参数 ,轻松实现多温区节造 ,精度达± 1℃ ；

     2、MC100系列 PLC标配 2个通讯口， 1个接推算机， 1个衔接温控和变频器 ,节俭成本 ；

     3、MODLINK便捷填表指令 ,轻松实现 PLC与多台温控和变频器 MODBUS通讯 ,且不占用扫描功夫 ；

     4、提供 MODBUS和谈动态衔接库，方便用 VB、 VC等高级说话挪用，读写 PLC数据；

     5、MC100掉电保留数据通过内置电容写，无电池设计，免去电池守护烦恼 。
