多轴收卷机利用

多轴收卷机

一、概述

本文介绍的收卷机是指拉丝机后端的设备。通常拉丝机后面的收卷机选取2轴节造，同时收卷。但对一些大型的金属丝出产厂来说他拉出的丝直径分歧，有时还分歧时工作，这就必要设计一款每根丝都能够单独收卷的收卷机。通常的幼型PLC没有这么多高速脉冲输出，选取大中型PLC又成本很高，而LETOU乐投的MC200E系列PLC用在这里就极度相宜。

二、节造要求

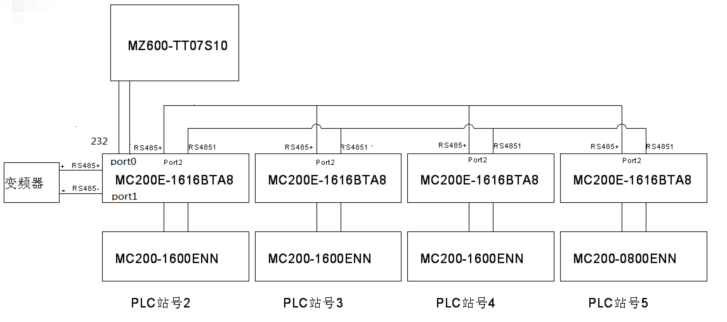

这里设计的是62个头的收卷机，选取独立的两组来实现，每组节造31个头。每个头必要一个启停按钮，一个方向按钮，一个断丝检测，一个高速脉冲输出，一个方向节造。每组的框图如下图：

d25d4e998a2474ce3fa2bc4e6471c4e1

变频器用来节造进丝的速度。

若是触摸屏做主站，4个PLC做从站，则数据的读取和写入城市有延时景象。此处选取MCbus将4个PLC衔接在一路，再由1个PLC与触摸屏通讯的方式，这样能够大大提高触摸屏对PLC的数据读取和写入速度。

每个轴的节造凭据分歧线径等信息在触摸屏里设置。这里不做介绍。下面我们介绍触摸屏，PLC和变频器之间的通讯。

三、通讯

1、触摸屏与PLC直接选取Modbus方式衔接。PLC为从站，触摸屏为主站。触摸屏里装置选择MEGMEET，其他参数默认即可，X-Builder里通讯口0选择为Modbus。通讯参数和触摸屏一致；

2、PLC与变频器之间也选取Modbus方式衔接。PLC为主站，变频器为从站；

3、PLC与PLC直接的通讯

PLC与PLC之间选取MCbus通讯衔接。

MCbus 是LETOU乐投开发的一种幼型 PLC 网络。 MCbus 在物理层使用 RS485接口，PLC 能够通过通讯口1直接接入。接入 MCbus 的 PLC 能够自动的互订互换部门 D 元件和部门 M 元件的数值，这使得网络中其各 PLC 之间的接见变得如同接见自身元件般单一方便。

MCbus 中，PLC 间的数据接见是齐全对等的（N:N 通讯网络）。

MCbus 配置方便，大部门参数只需对0号 PLC 进行配置。支持在线批改网络参数。可能自动检测到新参与网络中的PLC。任何一个PLC 从网络中断开，其它 PLC 会持续互换数据。通过 MCbus 中任何一台 PLC 的有关 SM 元件，能够监测到整个网络的通讯情况。

与触摸屏衔接的 PLC 设置为0号机。

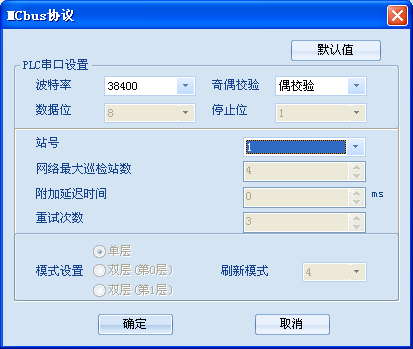

在 MCbus 配置中，通过选择分歧的刷新模式来分配共享的 D 和 M 元件。

这里选择第四种刷新模式。如非0号 PLC 则只必要选择站号即可。

选取 MCbus 和谈可将最多32台LETOU乐投 PLC 衔接在一路。（如下图所示）

60c784320f2876aa379119af5515d858

由于此和谈是通过PLC硬件底层来实现通讯，所以通讯速度快，读取其他PLC里的数据和读取自身PLC的数据速度一样快。触摸屏只必要读取一块PLC的数据就能够把其他PLC的数据读取出来。

四、总结

MC200E是一个职能壮大的PLC，最多有8路高数输出轴。通过它的高速运算，多端口高速输出，多通讯口配置能够通过单一的配置实现很复杂的节造要求。相对于其他活动节造器或活动节造型PLC有很好的性价比。
