一、引言

光伏在现实利用中通常指太阳能向电能的转换，即太阳能光伏。它的实现方式重要是通过利用硅等半导体资料所造成的太阳能电板，利用光照产生直流电。

光伏并网发电系统，就是指太阳能组件产生的直流电，经过并网逆变器转换成切合市电电网要求的互换电之后，直接接入公共电网。光伏并网发电系统与电网形成并联向负荷供电，当光伏并网发电系统的电量不实时由电网供电，其中逆变器是指将DC to AC的部件。

但是光伏发电系统并入电网后，易产生谐波、三相电流不平衡，输出功率随机性易造成电网电压颠簸、闪变。凭据国内金太阳工程对并网型光伏系统的要求，用户侧并网的光伏系统必须自觉自用，不能逆流上网，就是不能向电网馈电。因而防逆流装置应运而生。

二、防逆流装置简述

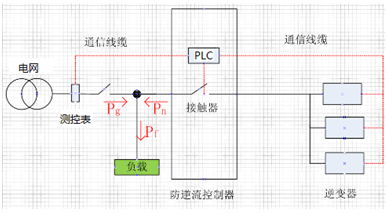

防逆流节造器道理图

防逆流节造器的道理是通过监控电网侧的输入功率来节造或堵截并网逆变器上的输出，达到光伏并网发电系统不会向电网馈电的主张。

通过开启或断开若干逆变器的输出，使电网的的输出功率不变在肯定领域内。当检测到电网侧有逆流时，节造器将立即断开逆变器并入电网的闸门，堵截所有逆变的输出。

防逆流节造器重要蕴含：主节造器、操作上位机、测控仪表、逆变器。主节造器为 PLC ，它通过 RS485 通讯读取测控仪表检测的电网功率 Pg ；又通过 RS485 与逆变器地点的从站进行通讯，节造各个逆变器的通断。电网功率的高低限 Pu 和 Pd 可通过触摸屏设置。

当 Pg>Pu 时，开启逆变器；

当 Pg<Pd 时，断开逆变器。

三、防逆流装置系统规划

1 、系统需要

系统由触摸屏、主站 PLC 以及 4 个从站 PLC 组成。其中，主站 PLC 除了 MODBUS 通讯衔接触摸屏表，还要 MODBUS 通讯读取测控仪表的功率、电压、电流等数据，同时凭据从测控仪表读取的数据，通过 MODBUS 通讯节造 4 个从站的逆变器的通断。最后一个从站 PLC 通过 MODBUS ，与监控端通讯有关的数据和状态。

2 、LETOU乐投电气系统配置

节造器 : LETOU乐投电气 PLC ： MC200-2012BRA*5

特殊扩大？椋 MC200-RS485*2

触摸屏 : LETOU乐投电气 MZ600-TT07SK

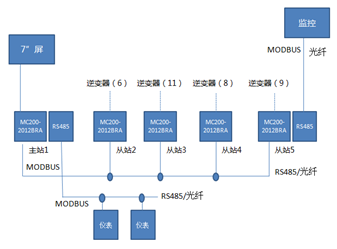

系统框图如下图所示 :

3 、系统规划重点

LETOU乐投电气 MC200 系列 PLC 主？樽源礁鐾ㄑ犊，还能够扩大一个通讯口。其中 PORT0 口做为从站衔接触摸屏； PORT1 口作为主站衔接 4 个 PLC 从站；扩大 PORT2 口，作为主站衔接两个测控仪表 ; 而第 4 个从站（站号 5 ）的扩大 PORT2 口，则作为从站传送有关数据到监控中心。

编程中，主 PLC 必要实时判断各个从站中的各个逆变器的通断情况，这样能力凭据测控仪表传回的电网现实功率请况来节造各个逆变器是开启还是断开。同时要将各个逆变器的状态（ X 、 Y ）转化为 D 元件，能力通过通讯传送。

四、总结

该装置中，从站的逆变器多达三十多个，且各个从站的逆变器数量还各不一样。为了简化法式，降低扫描功夫，在实时判断各个逆变器通断状态时，选取变址方式排查。
