无人隧路机车规划
homeWhite 矿用设备 无人隧路机车规划
无人隧路机车规划

一、媒介

战“疫”月余，在各级辅导的领导下，在整个医护人员的辛勤致力下，在全国人民的支持与共同下，治愈局势向好，新增习染数量显著降落，我国疫情逐步好转，新冠病毒得到有效遏造，战“疫”获得了阶段性成功。

2020步入三月，春回大地，万物复苏，全国除重点疫区省市工业企业逐步经营复工复产，科学防疫，有效保险经济社会健全有序发展。

二、隧路机车简介

隧路机车常用于城市地铁建设，盾构机掌管掘进，皮带输送土方至终端，由隧路机车拖运至地面。

隧路机车还用于矿山作业，重要用于井下大巷路、地面的长距离运输，它相当于铁路运输中的电气机车头，牵引着由矿车某人车组成的列车在轨路上行走，实现对煤炭、矸石、资料、设备、人员的运送。

机车运输行驶的坡杜仔限度，通常为3‰，部门坡度不能超过30‰。


以矿山利用场景为例，按电能起源电机车分为矿用直流架线式（ZK型）和矿用蓄电池式（XK型）

按电机车的黏着质量分类，架线式电机车有：1.5t,3t,7t,10t,14t,20t,45t,55t,65t几种 ；蓄电池式有：2t,2.5t,8t,12t,45t,55t,65t几种。

按电机车的轨距分为：600mm,762mm,900mm三种。

按电压等级，架线式电机车有100（97）V,250V,550V三种 ；蓄电池式有40/48V,110/132V,600/660V三个等级。




三、电机车工作简介

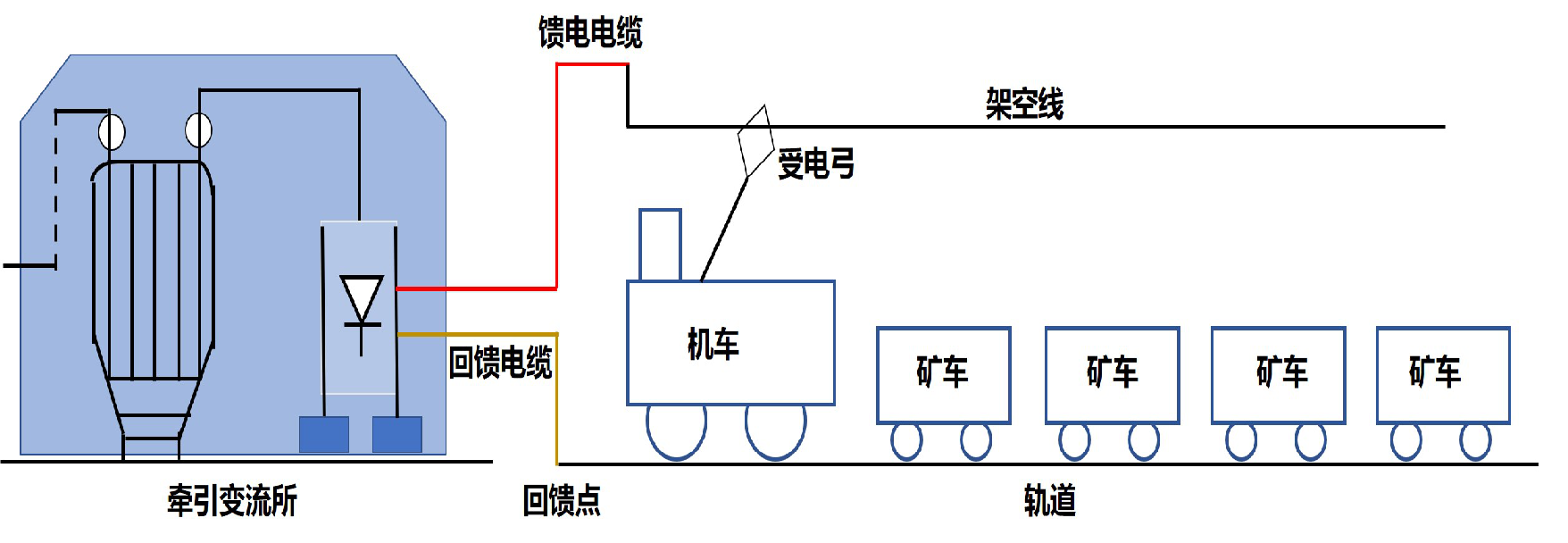

以架线式为例，正极接在架空线上，负极接在轨路上。架空线是沿活动轨路上空架设的裸导线，机车上的受电弓与架空线接触，将电流引入车内，经车上的节造器和牵引电动机，再经轨路流回。如下示意图：





蓄电池式电机车工作过程：

蓄电池提供的直流电经隔爆插销、节造器、电阻箱进入电动机，驱动电动机运行。电动机通过传动装置带头车轮动弹，牵引列车行驶。

架线式电机车运行时，受电弓与架空线间未免产生火花，〖矿安全规程》划定，只能在低瓦斯矿井进风（全风压透风）的重要运输巷路内使用，巷路支护必须使用不成燃性资料

蓄电池式电机车由车上携带的蓄电池供电，运输线路不受限度，但必要充电设施，蓄电池放电到划定值时需更换。


四、隧路机车解决规划

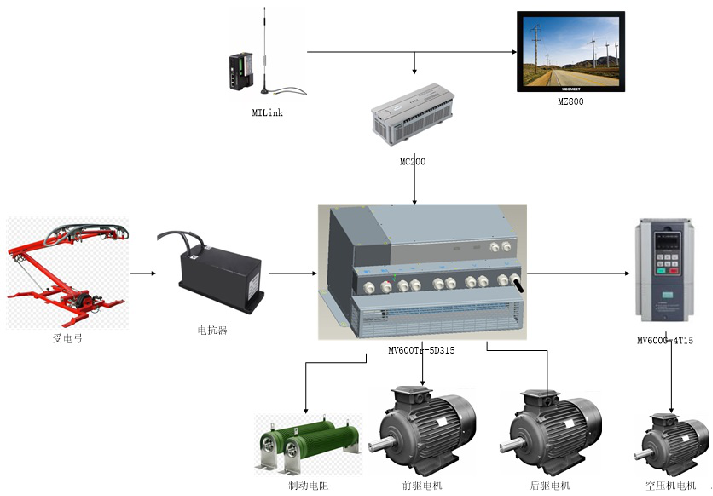

1、机车解决规划——接触网


产品特点

  • 支持接触网供电，一拖多关环矢量节造。

  • 高防护等级，IP54，适应恶劣现场。

  • 胁迫风冷，适应多种工况。

  • 支持CAN通讯，无线传输，无人化作业。

  • 支持光电编码器、旋变编码器、霍尔地位编码器。

  • 坡路零速悬停与满载启动。

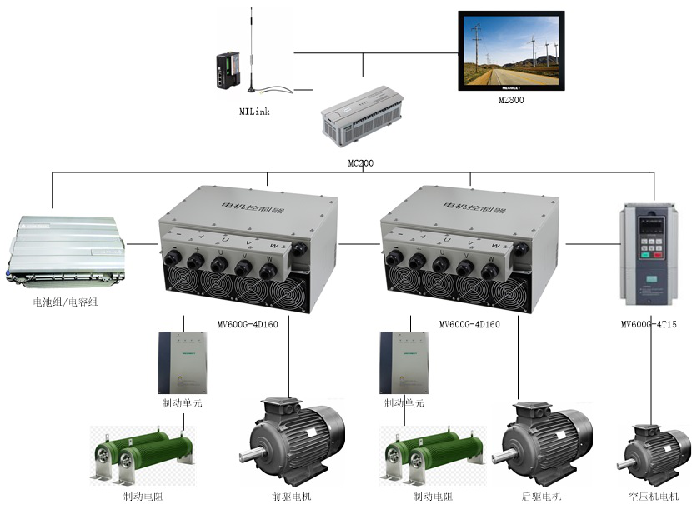

2、机车解决规划——电池组


产品特点

  • 支持电池组合超等电容供电。

  • 高防护等级，IP54，适应恶劣现场。

  • 胁迫风冷，适应多种工况。

  • 支持CAN通讯，无线传输，无人化作业。

  • 支持光电编码器、旋变编码器、霍尔地位编码器。

  • 坡路零速悬停与满载启动。

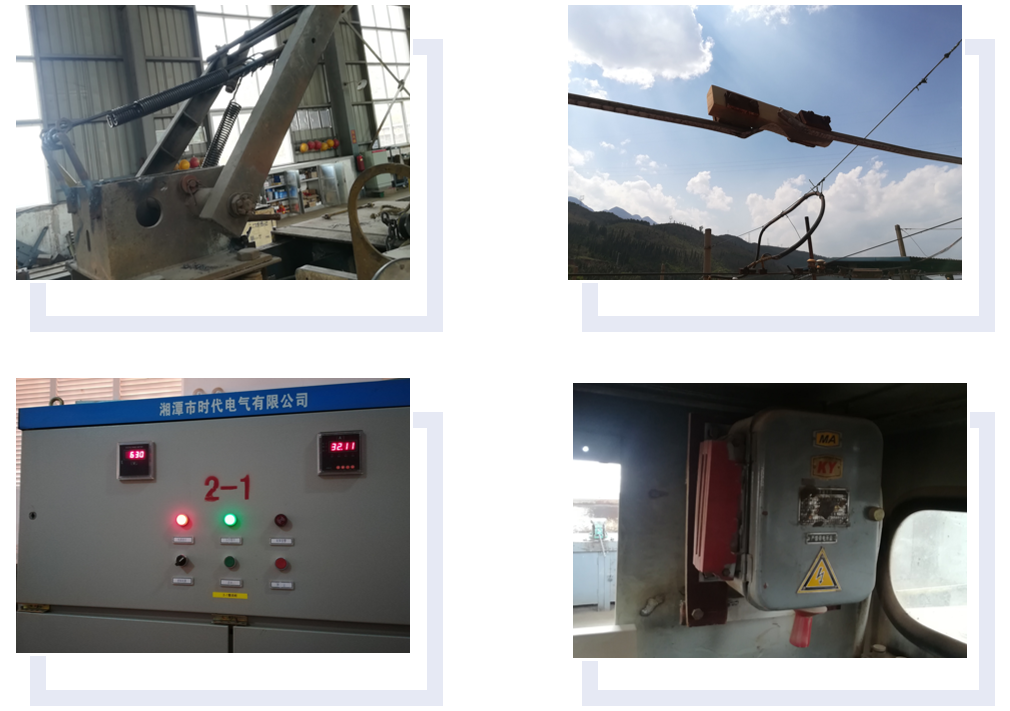

五、现场视频
