提要：本文介绍了LETOU乐投电气SPS的三种伺服主轴整体解决规划。

关键词：车床 ，SPS驱动器 ，伺服主轴



一、 引言

有没有一款产品 ，可能全面覆盖险些所有伺服主轴行业的利用？

答案是注定的 ，那就是LETOU乐投电气伺服主轴驱动器SPS系列。

LETOU乐投电气技术团队深耕机床行业多年 ，深谙各类机床主轴节造工艺、主轴特点 ，深挖伺服主轴各个行业。随着技术的堆集 ，无论是传统车床、还是高速高光机、高速钻攻机、车铣复合、加工中心、走芯机、机床第四、第五轴 ，SPS系列有关产品都有对应的解决规划；从机械主轴、电主轴、直线电机、到DDR马达 ，从传统方波增量PG到旋波增量PG再到高位单/多圈通讯PG ，从脉冲指令到CanOpen、EtherCAT总线指令 ，SPS系列产品驱动节造技术不休获得突破 ，在伺服主轴及有关细分领域不休延长 ，再延长……

二、SPS系列产品介绍

1、SPS系列产品简介：

  •  SPS-4Txx：单关环方波光电增量PG型

  •  SPS-ABS-4Txx：单关环绝对值PG型

  •  SPS-SIN-4Txx：单关环正余弦PG型

  •  SPS-RLV-4Txx：单关环旋转变压器PG型

  •  SPS-4Txx-DCL：双关环绝对值+旋波增量PG型

  •  SPS-4Txx-DCL02：双关环双光电增量PG型

  •  SPS-4Txx-N：总线型

2、SPS系列产品特点：

  •  优化的电机节造算法 ，兼容异步/同步轴 ，动态响应高 ，急剧加、减速不跳闸

  •  大裕量的硬件设计 ，最高2.5倍过载

  •  支持各类编码器 ，ABZ/ABZ-UVW、SINCOS、resolver、多摩川绝对值、海德汉绝对值、SICK绝对值、雷尼绍等一扫而空

  •  最高16位AI扩大输入 ，保障速度追随精度

  •  最大支持4MHz脉冲频率输入 ，共同旋波细分 ，保障分度节造精度

  •  支持CanOpen、EtherCAT总线节造 ，更急剧 ，更精准 ，配线更简洁

三、SPS系列产品利用

1、机械主轴

以数量巨大的车床为类 ，目前配置重要还是异步伺服电机+皮带+机械主轴的规划 ，极少数是同步电主轴（成本高）。存在如下三种规划：

   1.1单关环或半关环规划

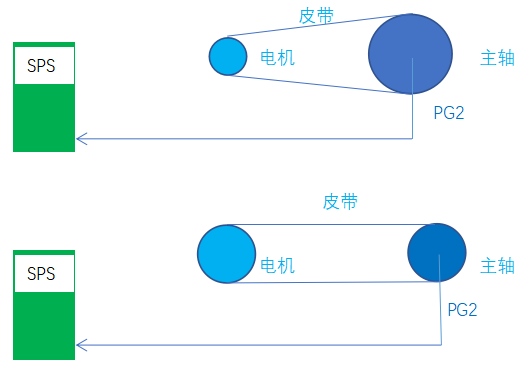

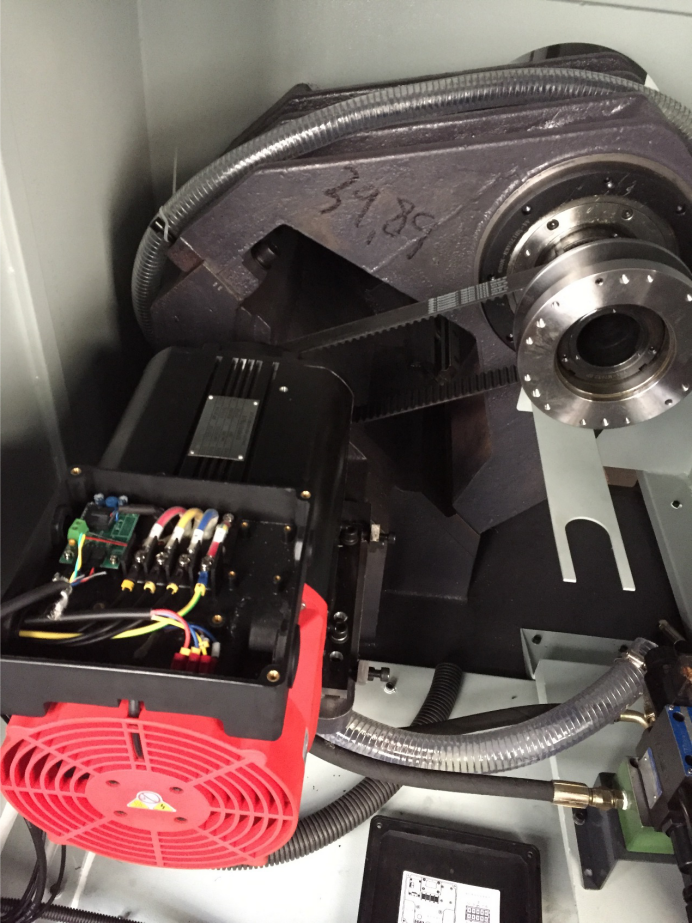

   该规划伺服主轴电机装置编码器 ，主轴可不装置编码器 ，驱动器关环节造 ，吩斓信号反馈给系统 ，配同步带 ，可对主轴进行分度操作 ，如下图：



    1 .2全关环或双关环规划

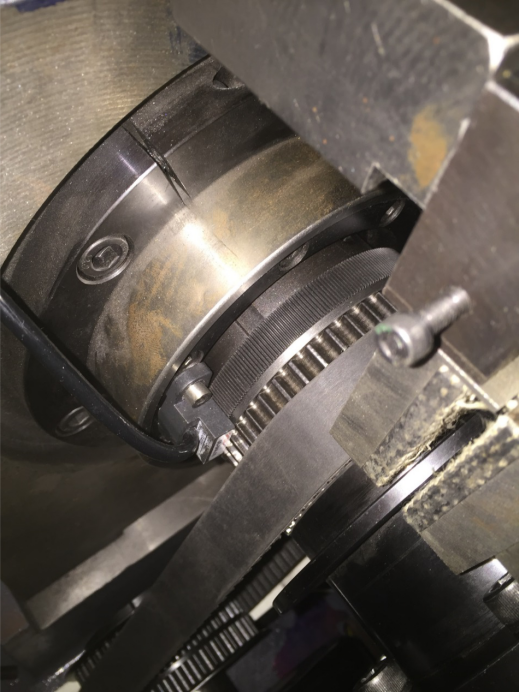

   该规划是为了对主轴分度进行越发精准的节造 ，克服中央传动环节带来的误差 ，提升设备的机能。如下图：



  1.3假关环

  该规划是指原有通常数控车床为通常变频节造 ，电机没有编码器 ，但主轴有编码器 ，在此基础上进行的刷新升级 ，即把原有变频器换成SPS ，取主轴编码器信号反馈给驱动器 ，主轴节造就多了C轴职能 ，支持表部回零或系统脉冲回零 ，如下：



2、 电主轴

电主轴宽泛利用于高速高精度加工的场所 ，有异步和同步轴 ，对速度转矩不变性、加减速响应、定位精度、定位力度等均有肯定要求的设备 ，如高光机、精雕机等 ，节造要求多以关环为主 ，加装正余弦编码器有利于定位精度和定位力度的节造。



3、 异步伺服主轴

重要指负载和电机为机械直连 ，没有中央环节 ，重要用于加工中心、钻攻机等设备。


4、 DDR马达

更多职能复合、更高效能、更高精度 ，更高功夫利用率等越来越是加工造作业的诉求。为削减工件加工过程中的报答装夹次数以提高效能、节俭功夫、保险精度 ，在已有X,Y,Z轴的基础上复合A或B轴（第四、五轴） ，以满足更高的加工需要。

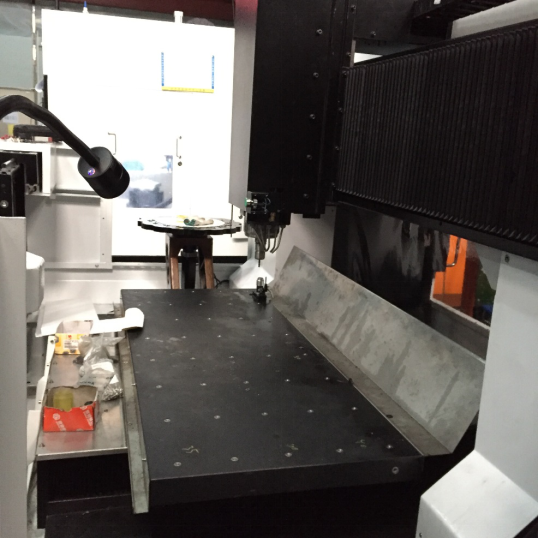

目前第四、五轴用的比力多的就是DDR马达 ，特点是低转速 ，高扭矩 ，多点定位精度高。

配置案例：触摸屏+ PLC（MC200E）+220V_7R6-SPS驱动器+晟昌直驱电机（BISS_C 26位绝对值编码器）
