混凝土泵车焊接规划

混凝土泵车焊接规划

一、产品介绍

混凝土输送泵车也称臂架式混凝土泵车，输送部门重要由由泵体和输送管组成，是一种利用压力，将混凝土沿管路陆续输送的机械；炷帘贸凳枪怪行业混凝土输送和布料的重要设备，拥有矫捷、方便、机动性强的利益，在房屋建设、路路铺设、桥梁建设中宽泛使用。

混凝土泵车是在载重汽车底盘上刷新而成，在底盘上装置活动和动力传动装置、泵送和搅拌装置、布料装置以及其它一些辅助装置。转台、回转折构、固定转塔和支腿统称泵车的四部件，根基都由高强钢焊而组成，板厚在10-30㎜不等，焊接部件的造作质量直接影响到产品的质量、机能及靠得住性。

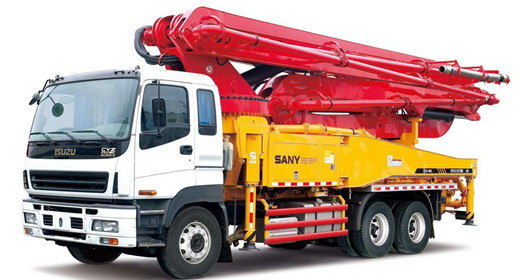

图1 泵车

二、客户介绍

三一集团有限公司始创于1989年。自成立以来，三一始终秉持“创建一流企业，造就一流人才，做出一流贡献”的愿景，打造了驰名的“三一”品牌。三一集团主业是以“工程”为主题的设备造作业，公司产品包费解凝土机械、挖掘机械、起重机械、桩工机械、筑路机械，其中泵车、拖泵、挖掘机、履带起重机、旋挖钻机等主导产品已成为中国第一品牌，其中混凝土输送泵车、混凝土输送泵和全液压压路机市场占有率居国内首位，泵车产量居世界首位。三一重工业务和产业基地遍布全球，在国内，三一建有北京、长沙、上海、沈阳、昆山、乌鲁木齐等六大产业基地。在海表，三一建有印度、美国、德国、巴西等四大研发和造作基地。目前，集团业务已覆盖全球100多个国度和地域。

三、现场问题

转台作为混凝土泵车臂架的基座，是由高强钢焊接而成，它上部用臂架衔接套与臂架铰接，下部用高强度螺栓与回转支承相连，重要接受臂架载荷，同时可随臂架一路在水平面内动弹。

焊接件要有优良的焊接质量，转台底板厚度尺寸应满足回转支承装置对底座轴向刚度的要求。转台结构后部接受拉力，前部接受压力，要求母材、焊材的力学机能满足要求的应力值？突б蠛附颖匦肼悖

① 电弧能量集中，预防部件产生大的形变，保障部件尺寸满足设计要求。

② 严格节造热输入，预防焊缝晶粒粗壮等原因导致机能降低，带来安全隐患。

③ 超低飞溅，削减打磨工序，尽可能的提高焊接效能。

④ 降低易损件如导电嘴的损耗，严格节造成本。

⑤ 焊缝成型美观，表观圆滑鼓满，预防应力集中，熔深超过2mm。

⑥ 共同机械人焊接，通讯配置单一快捷，焊机持续焊接一致性高。

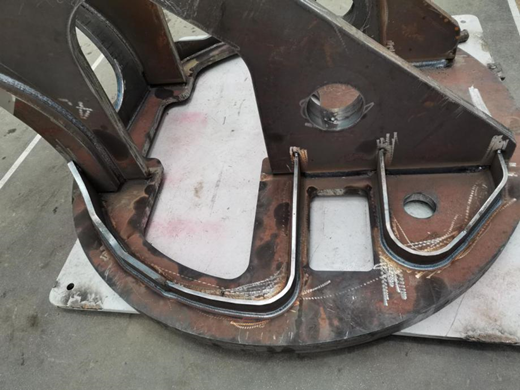

图3 转台工件

四、LETOU乐投电气推荐焊机设备及规划

针对客户现实情况，推荐LETOU乐投电气Artsen Plus 500QR焊机搭配发那科机械人，选取短弧脉冲工艺。Artsen Plus 500QR是一款全数字高频智能逆变焊机，可进行碳钢、不锈钢、铝合金等材质的直流、脉冲、双脉冲及协同的全地位焊接。此款焊机有以下利益能够解决客户问题：

① 高速数字节造，逆变频率达到100KHz，可对熔滴过渡状态进行精密化节造，焊接不变，险些无飞溅。

② 内置专家焊接数据库，一元化调节，参数自动关联，可获得优良的焊接成效。

③ 特有的短弧脉冲工艺，弧长比尺度脉冲缩短1/3，挺度高、指向性强、高熔深、无咬边。

④ 弧长短而不变，焊接速度快，热输入降低显著，可降低导电嘴等焊接表围件损耗。

⑤ 送丝机选取高机能数字电机、码盘反馈、四轮送丝和精确送丝机构来确保送丝不变性，进而保障优良的焊接。

⑥ 焊机选取防雷击和浪涌设计，防电磁滋扰。焊机出厂前，均必要经过靠得住性测试，不变靠得住。

⑦ 起弧、收弧参数盛开可调，保障整体焊接质量。

⑧ 配有仿照、数字等多种通讯方式，与专机与机械人通讯单一快捷。

⑨ 电源靠得住性高，参数一致性高，能够保障与机械人共同持久大批量焊接，焊缝不变靠得住。

五、成效对比

选取LETOU乐投电气Artsen Plus 500QR共同机械人焊接，达到客户中意成效。超低飞溅，大大削减了后续的打磨工序，焊缝成型美观，无咬边，表表成型均匀一致，色彩呈白亮色，合格率99.5%。转台选取变位机与机械人联动焊接，焊机不变靠得住，热输入低，水箱水流循环正常，降低了易损件的损耗频率。导电嘴使用寿命大幅耽搁3倍，喷嘴算帐的次数也由原来的半天年帐一次，提高到此刻一天年帐一次，整体出产效能提升50%。

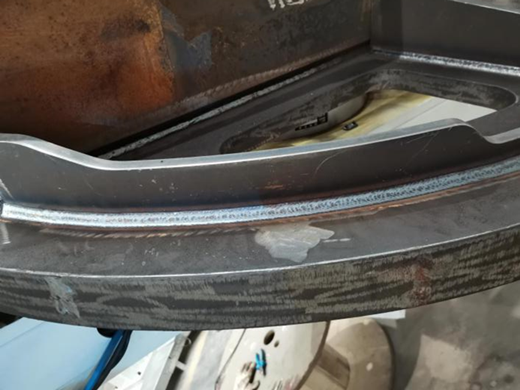

图3 转台焊缝图4 后支脚焊缝

六、利用

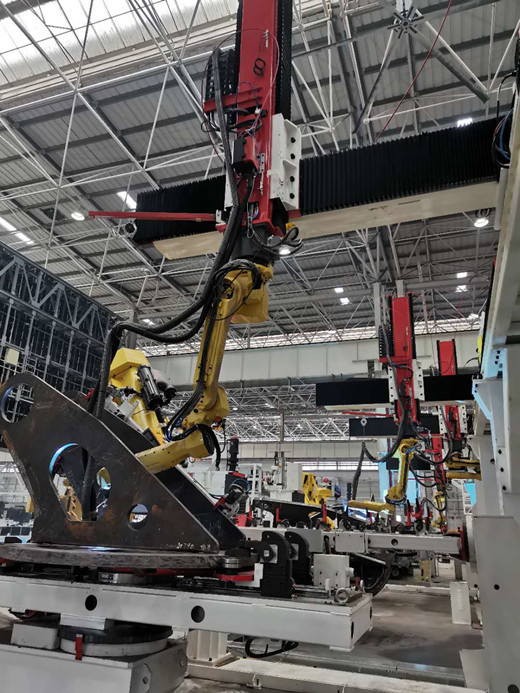

图5 转台工作站

图6 转台机械人组队
