一、汽车刹车系统概述

汽车刹车系统是指对汽车车轮施加肯定的力，从而对其进行肯定水平的强造造动的装置。造动系统作用是：使行驶中的汽车依照驾驶员的要求进行强造减速甚至停车；使已停驶的汽车在各类路路前提下(蕴含在坡路上)不变驻车；使下坡行驶的汽车速度维持不变。

刹车系统又分盘式和鼓式刹车:鼓式刹车是一种传统的造动系统，汽车上的鼓式刹车是由造动油泵,活塞,刹车片和鼓室组成,刹车时由造动分泵的高压刹车油推动活塞，对两片半月形的造动蹄片施加作使劲,使其压紧鼓室内壁,靠摩擦力阻止刹车鼓励弹从而达到造动成效。

通常大型货车和客车都选取鼓式刹车,配有气动助力,而幼型乘用车都选取盘式刹车, 鼓式刹车的重要利益是刹车蹄片磨损较少,成本较低,便于维建、由于鼓式刹车的绝对造动力远远高于碟式刹车,所以普遍用于后轮驱动的卡车上。

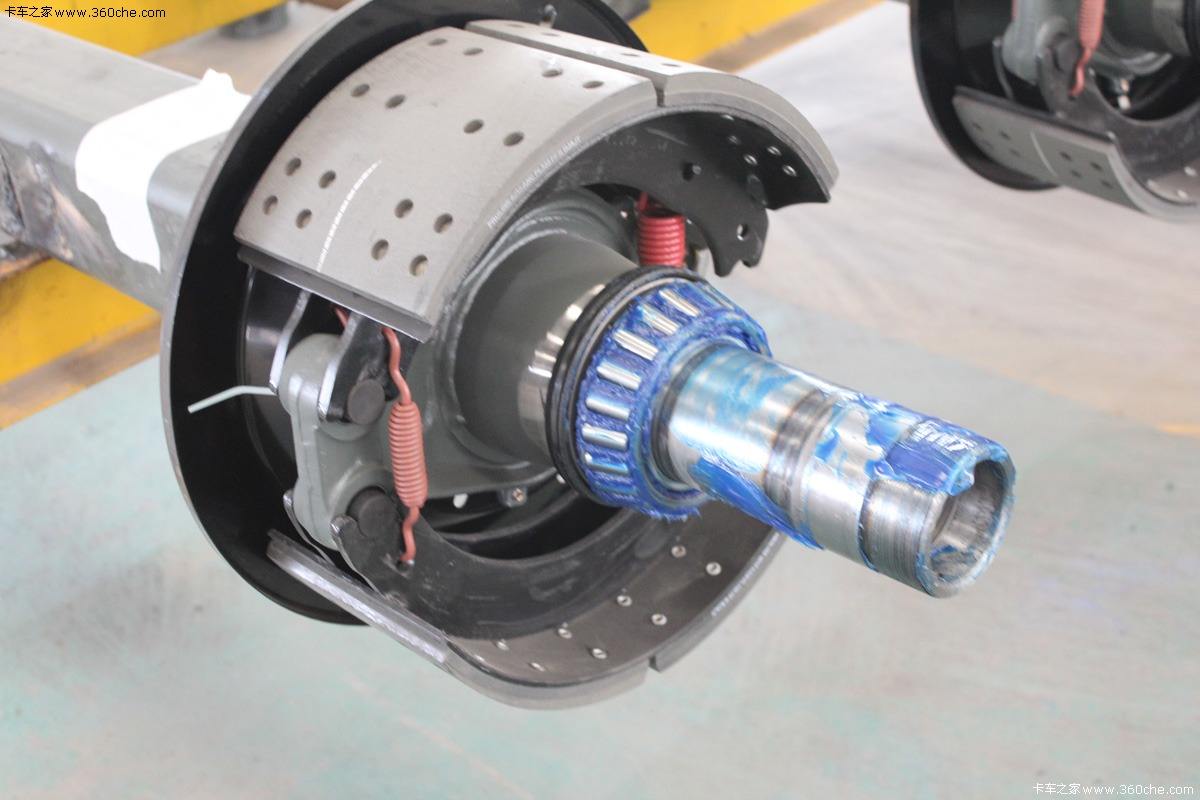

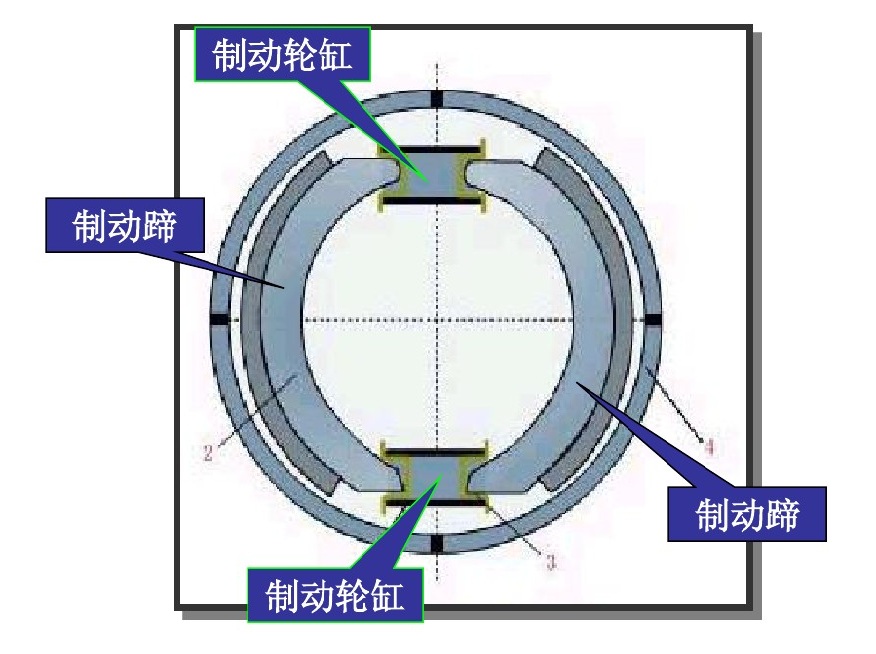

鼓式造动器

二、造动蹄

造动蹄是指受造动凸轮轴的作用而被向表推展，而以其摩擦片压紧在造动鼓的内圆面上。不转的造动蹄对旋转造动鼓产生摩擦力矩，从而产生造动力压造刹车鼓起到造作为用的造动配件，是汽车造动系统中关键的安全零部件之一。

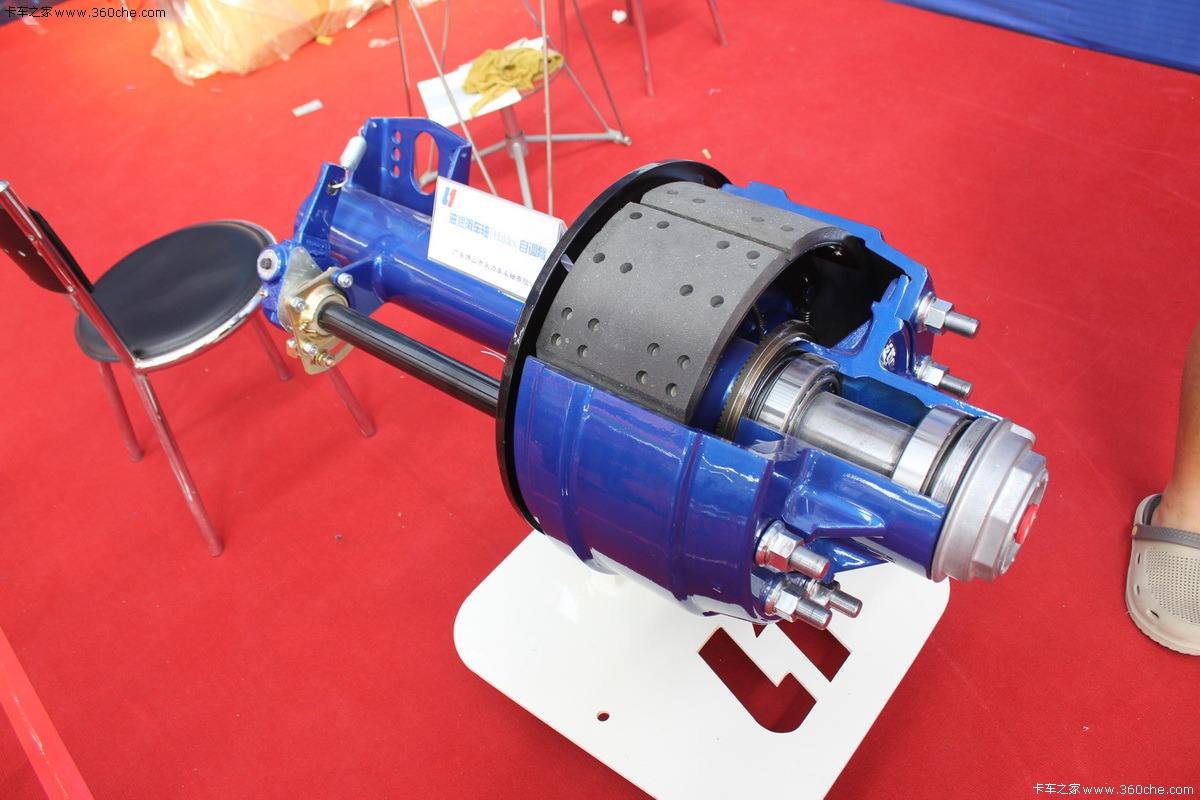

造动蹄

三、工艺要求

造动蹄由摩擦蹄片与蹄筋焊接组成，资料厚度在6-8mm,通过定位孔塞焊把蹄片跟蹄筋焊接在一路

1. 要保障每个焊点熔深及焊接强度，焊点均匀一致不能有裂纹、咬边、未熔合等缺点

2. 要做到焊完后蹄片上不能沾有飞溅物以削减打磨工序

3. 两台焊机配套专机同时焊接工作，一致性要好。要求焊接输出电流电压要一致

4. 机械24幼时陆续焊接运行一向歇抗委顿性及不变性要好

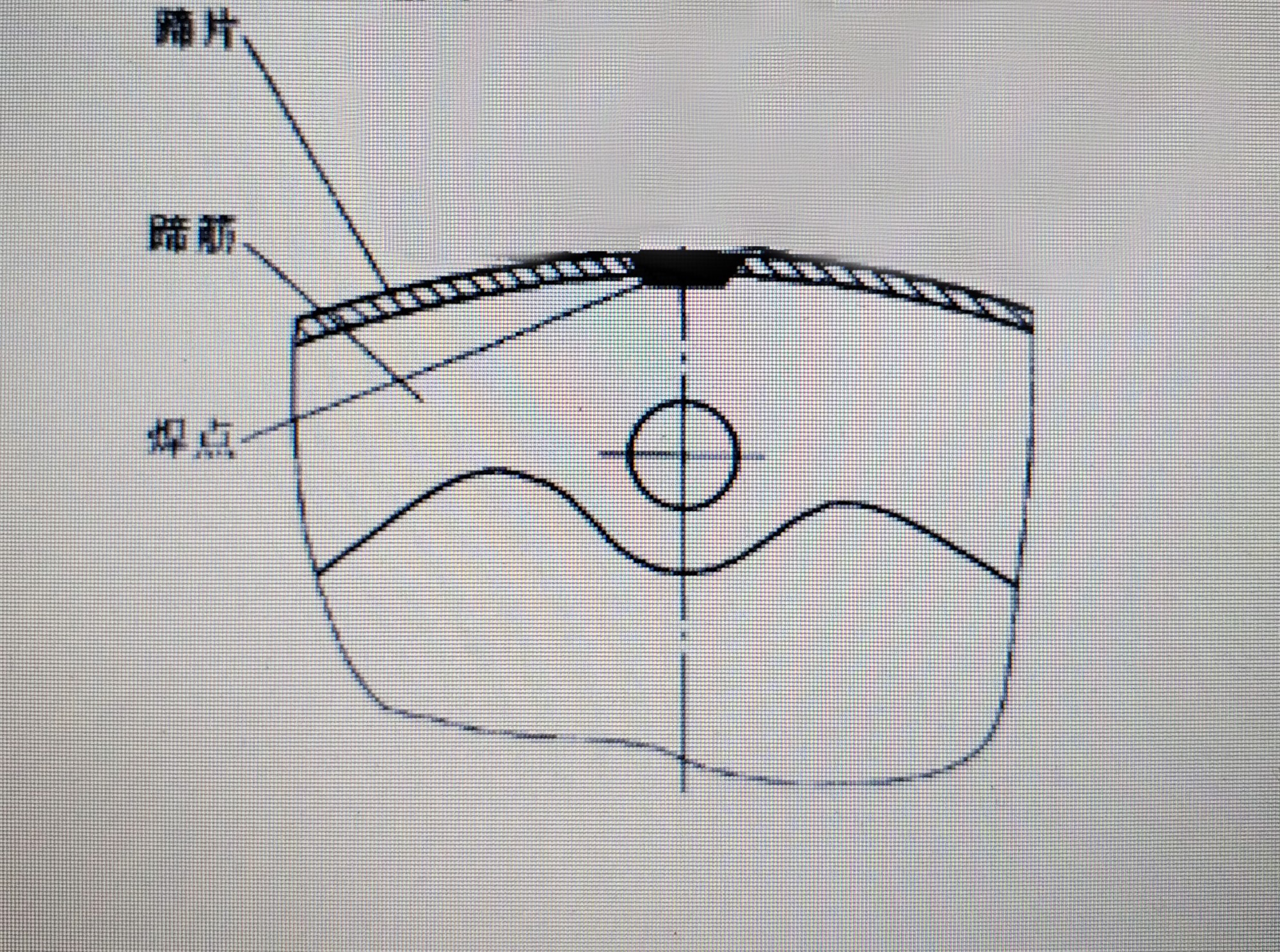

焊接地位剖面图

四、解决规划

针对客户需要选用全数字工业重载Ehave CM500H机械，使用1.2mm实芯碳钢焊丝CO2气体，点焊焊接，电流在300A-350A间，该机械500A100%暂载率，极度适合大电流高熔敷率工作，电弧不变、集钟注穿透力强，飞溅幼。

Ehave机械的点焊职能能精确保障两台机械同时焊接的功夫，预防了因焊接功夫前后不一而打乱焊接节拍影响出产效能及焊接成型。同样的熔深，相比其他气保焊机的热量输入降低20%以上，热变形极幼。

选取熔滴缩颈检测与节造微观技术，在最后一滴熔滴过渡后迅速堵截输出，焊丝根部无幼球，保障长功夫陆续性塞焊后续起弧的不变性及一致性。

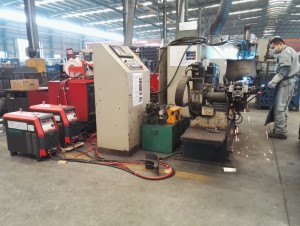

IMG_20170519_161628_副本.jpg IMG_20170519_112349_副本.jpg

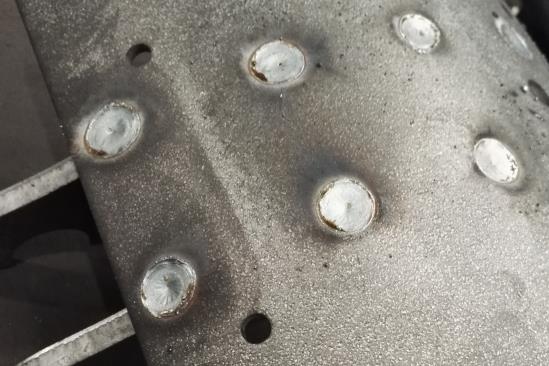

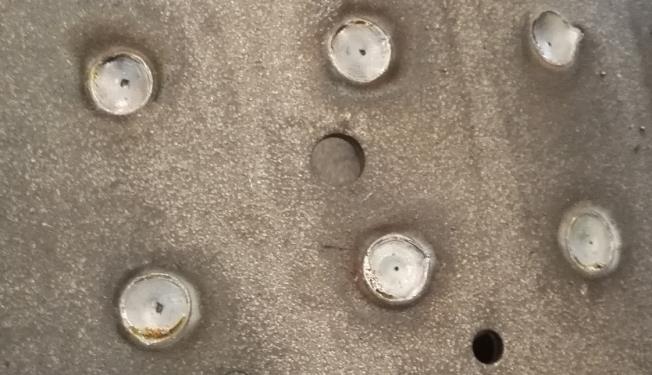

焊接成效图

五、总结

相对传统晶闸管机械，Ehave全数字化机械同样参数下能耗更低更节能，大幅降低出产成本。高速全数字节造，监控熔滴过渡的每一个阶段，保障每次输出都不变一致，全数字节造共同业界顶级的电源抗滋扰设计，即便在极端温度、电网颠簸、浪涌冲击、高频传导辐射等前提下，焊接参数输出始终如一，高精度采样和节造，实现高品质不变焊接。
