住宅框架焊接规划
homeWhite 金属焊接与加工 住宅框架焊接规划
住宅框架焊接规划

一、 产品介绍

装配式住宅俗称“组装房”，它的全称是预造装配式住宅。装配式住宅是用工业化的出产方式来建造，将住宅的部门或全数构件在工厂预造实现,而后运输到施工现场，将构件通过靠得住的衔接方式组装而建成，在欧美及日本被称作产业化住宅或工业化住宅。“组装房”只是部门零件进行了预造，到施工现场也要和传统构筑一样浇筑，并不是设想中的“搭积木”。因而房屋建成后从表观上看与传统住宅没有显著区别。

装配式构筑重要蕴含预造装配式混凝土结构、轻钢结构、现代木结构构筑等。其中轻钢结构构筑拥有施工工期短、造价成本低、表界气象对施工过程影响幼等凸起利益，在住宅构筑中利用越来越宽泛。

轻钢住宅构筑中，构件相互衔接的节点作为重要受力部位，极度关键。这些节点重要蕴含：柱与柱节点、梁与柱节点、梁与梁节点等方面。在整个设计过程中，大量选取方管柱作为节点进行相互衔接，以保障节点结构靠得住、安全，且施工不变、轻便、安全，这样可大大缩减现场焊缝的衔接。


图1  装配式住宅

二、客户介绍

安徽鸿路钢结构（集团）股份有限公司成立于2002年，占有岳阳、武汉、金寨、重庆、涡阳，遂宁等大型装配式钢结构构筑及智能停车设备研发造作基地，面积达200多万平米，是目前中国最大的钢结构企业集团之一。公司主交易务有钢结构及其配套产品加工、钢结构工业构筑、新型建材产品出产销售、装配式高层钢结构住宅、定造化洋房、高端智能立体车库造作运营、工业地产投资建设运营、绿色钢结构房产开发等，产品销往全球37个国度和地域。



LETOU - 乐投(中文)官方网站20200402170043475.pngLETOU - 乐投(中文)官方网站LETOU - 乐投(中文)官方网站LETOU - 乐投(中文)官方网站

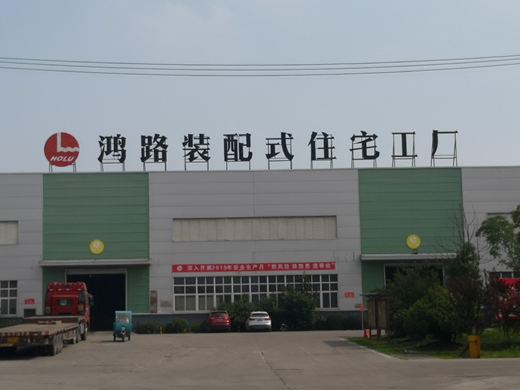

图2  鸿路工厂

三、现场问题

制品方管柱是由一节方管与两片挡板焊接而成。挡板材质为Q345，厚度在32mm~35mm之间；方管柱材质为Q345，厚度在12mm~20mm之间。方管柱开坡口，角度在25°~37°之间？突岣咝，尝试选取机械人焊接，但由于板材厚，间隙窄，多层多路焊，根部大量出现未熔合，产品合格率极低，亟待解决。

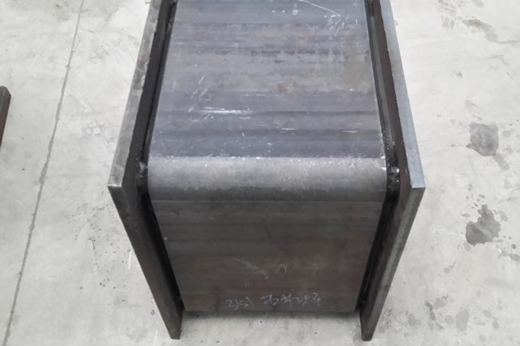

图3  方管柱

四、LETOU乐投电气推荐焊机设备及规划

针对客户现实情况，推荐LETOU乐投电气Artsen PM500FR焊机，选取碳钢直流工艺。Artsen PM500FR是一款全数字高频智能逆变焊机，可进行碳钢、不锈钢、铝合金等材质的直流、脉冲全地位焊接。此款焊机有以下利益能够解决客户问题：

① 高压寻位、电弧跟踪职能不变靠得住，多层多路焊接质量不变。

② 搭载有“特殊能量节造的短路过渡”工艺，该工艺通过实季节造焊接电流和电压，调节熔滴过渡个性和熔滴状态，大幅增长熔深，解除未熔合，改善焊缝成型。

③ 通过全新节造规划和合理的工艺参数优化保障起弧柔，收弧不变，保障焊缝整体质量。

④ 送丝机选取高机能数字电机、 码盘反馈、四轮送丝和精确送丝机构来确保送丝不变性，进而保障优良的焊接。

⑤ 配有仿照、数字等多种通讯方式，与专机、机械人通讯单一快捷。

⑥ 防护等级更高、靠得住性好、故障率低，能够保障持久大批量焊接，焊缝质量不变靠得住。

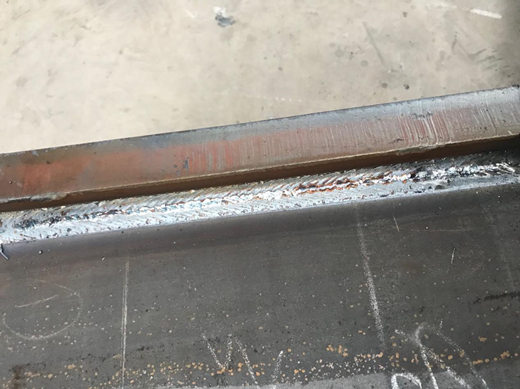

图4  焊缝

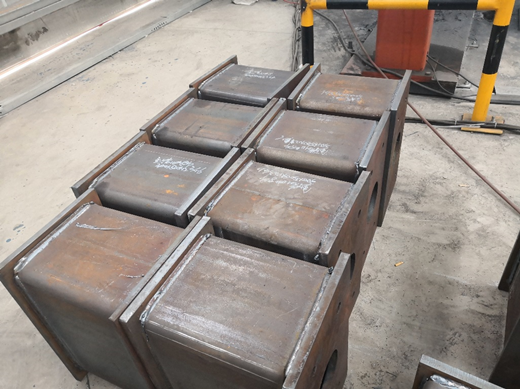

图5  工件

五、成效对比



选取LETOU乐投电气Artsen PM500FR，共同机械人焊接，焊缝成型美观，飞溅幼，根部融合不变，合格率达96%，效能大幅提升，对比之前人为焊接，效能提升了4倍。



六、利用




                                                                                               图6  现场焊接
