灭菌干燥机的利用规划

一、系统配置图

PLC选取MC200-3232BTA，扩大？檠∪C200-4TC，接入了2个测温用的热电偶信号，触摸屏选取的是MZ600-TT07S。如下图为节造系统结构图： a4ed2e88b04b53dd6a54b73f5c8c88ed

MZ600-TT07S

↓

$C:\Users\megmeet-yincheng\AppData\Roaming\Tencent\Users\49691676\QQ\WinTemp\RichOle\KQ[L(2_50G)R~`{(B@R%AHU.jpg$ ad54d8d843c1dd415a098d6db3a28e46

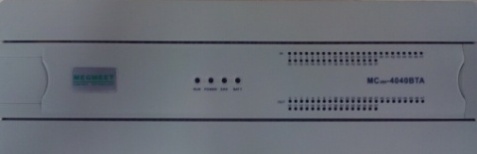

MC200-3232BTA MC200-4TC

二、温度节造方式和战术

温度节造是灭菌干燥机的最重要职能。通过精确地节造使温度维持在设定值的±1度误差左右，达到医用器皿灭菌加工的要求；同时工作温杜爪该在开机后尽快达到要求，预热和颠簸功夫都不能太长。

此干燥机的加热元件选取7组红表加热管，每组加热管各由1个互换接触器节造电路通断。由于7组红表加热管的功率很大，因而在运行中不能始终调节全数加热管来节造温度，不然温度难以节造，颠簸功夫很长。

以下第1点注明分段急剧加热节造，第2点注明精确温控的节造战术；

1、设计选取了分组急剧加热的方式，加快预热的过程；

在设定与现实的温差大于50度的时辰，PLC会把7组加热管全数投入加热过程。当设定与现实的温差幼于30度时，PLC将关关其中3组红表加热管，剩下的4组加热管持续加热。当设定与现实的温差幼于15度的时辰，PLC再关关2组加热管，同时对最后两组加热管的加热过程进行PID调节。

通过这种方式，系统预热功夫大大缩短，颠簸的响应加快了。上述多个温度切换点是通过调试使匾到该设备加热管的热惯性后来确定的；

2、PLC选取固定加热周期和可变加热脉宽调节的方式来节造不变加热过程；

系统在最后2组加热管工作的时辰，通过扭转固定加热周期中的加热功夫脉宽比例，实现了PID调切的节造战术；

3、比例带与比例系数；

对某些常用的温控战术设计中，人们常在PID设置中引入“比例带”的概想，也就是在确定比例系数时，先单纯思考比例调节，以一个固定PV-SV的精度差致反确定比例值；

好比，单纯思考比例调节，当但愿达到的温度差值为±10度时，则以10度为精度数据，当PV幼于SV且温差在10度及以上时，PID输出则为最大输出（100%）。当温差幼于10度，则按线性削减，直到没有温差时输出0%；

在这个例子中“比例带”就设为10度Ｄ芄煌ü飧霰壤赐扑愠霰壤礙P。对于MC200的PLC，由于PID输出值通常设定为0~32767，因而KP=32767/10，即3276.7；

4、其它机械运行节造职能；

由PLC节造机械的运杏注以及检测位相信号和警报信号。

三、总结

LETOU乐投的MC200系列PLC利用于灭菌干燥机上，实现对温度和机械进行节造。通过触摸屏来设置运行参数、操作设备、显示实时与汗青数据，并将一段功夫内的运行数据存储在触摸屏内存中，以备查问。

PLC的温度PID节造运算职能包办了温度节造器，并将温度值用于触摸屏的显示和纪录。新型灭菌干燥设备经过工程技术人员的调试，齐全达到了工艺要求。产品目前已经得到了推广，为客户创造了效益。
